在制造业与产品研发领域，快速、低成本地验证设计可行性是决定项目成败的关键。作为天津地区深耕精密加工领域多年的技术顾问，我经常遇到客户询问：“天津的CNC五金手板模型到底值不值得做？做了能解决什么问题？”今天，我将从技术本质、核心优势、不可忽视的局限性以及选择建议四个维度，为您彻底拆解这一工艺。

一、什么是CNC五金手板模型？为什么要在天津做？

简单来说，CNC（计算机数控）五金手板模型，是指利用数控机床对金属材料（如铝合金、不锈钢、铜、钛合金等）进行精准铣削、钻孔、雕刻，从而制造出与最终产品外观、结构、功能高度一致的实体原型。天津作为北方重要的工业基地，拥有完善的机械加工产业生态：从德国、日本进口的高精度五轴加工中心，到经验丰富的编程与操作技师，再到成熟的原材料供应链（如宝钢、西南铝的板材型材），使得“天津CNC五金手板”具备了“精度高、交期快、性价比优”的地域竞争力。

二、天津CNC五金手板的四大核心优势

1. 机械性能与材料真实性无可替代

与3D打印的树脂或塑料手板不同，CNC加工直接使用目标量产材料（如6061铝合金、304不锈钢等）。这意味着您的客户在触摸、测试时，感受到的是真实的重量、硬度、导热性甚至表面处理效果。对于需要验证散热性能（如散热器外壳）、结构强度（如机箱框架）或密封等级（如传感器壳体）的工业产品，CNC五金手板是唯一能提供“即拿即测”数据依据的方案。

2. 表面精度与后处理达“量产级”外观

天津专业的CNC加工厂通常能将加工公差控制在±0.05mm以内，配合后续的喷砂、阳极氧化、拉丝、电镀等表面处理工艺，手板样件几乎可以与最终产品在外观上“以假乱真”。这对于需要参加展会、进行投资人演示或小批量市场测试的项目至关重要——外观的精致度直接决定了第一印象。

3. 对复杂结构的“硬核”处理能力

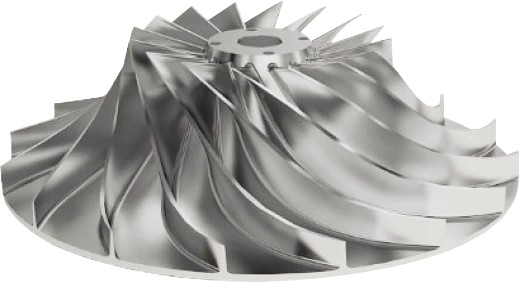

当设计包含深腔、薄壁、精密螺纹或异形孔时，天津的工匠级技工会通过多轴联动加工、特制工装夹具等手段，在金属实体上实现精细作业。例如，医疗设备中的铝合金关节件、航空航天领域的钛合金支架，这些传统塑料手板无法胜任的部件，CNC金属手板却能完美交付。

4. 批量性与成本的可控切换

模具（注塑或压铸）的初期投入往往在数万至数十万，而CNC打样单个零件成本虽然较高，但无需分摊模具费。在样品阶段（1-50件），CNC手板是性价比最高的选择。一旦测试通过，部分工厂甚至可以直接利用同一程序进行50-200件的小批量生产，实现从“打样”到“小批量供货”的无缝衔接。

三、客观局限性：哪些场景选择CNC五金手板需谨慎？

1. 材料利用率低，胚体成本高

CNC属于“减材制造”，即从一整块材料中切除多余部分。对于结构复杂、镂空多或尺寸过大的零件，材料利用率可能低于30%，导致原料成本飙升。例如制作一个内部有大量蜂窝结构的铝合金盒子，3D打印几乎无材料浪费，而CNC则会产生成堆的废屑。

2. 内腔结构与壁厚限制明显

CNC刀具需要旋转空间。如果零件内部存在垂直死角、狭窄内凹槽（宽度小于1.5mm）或极端深孔（深度/直径比超过10:1），加工将无法完成，或需要设计复杂的拆分方案，这既增加了成本，也可能影响装配精度。过于抽象或零壁厚极薄的设计需在前期重新检讨工艺适配性。

3. 加工周期受复杂程度制约

虽然天津的CNC服务响应很快，但在零件复杂度极高（如五轴联动数百个坐标点）或表面要求极严（如镜面级光洁度）时，编程、测试、手工抛光的时间很可能超过3D打印的累计周期。对于内径复杂（如螺旋槽）的部件，甚至需要多道工序切换，不可简单认为“只要机器开动就快”。

4. 高昂的“非标”改造成本

如果后期需要修改关键尺寸，CNC手板往往需要更换夹具甚至重写程序，修改成本与初始打样接近。相比之下，3D打印只需修改模型文件重新切片。这意味着在设计尚未冻结的阶段，频繁使用CNC手板进行迭代测试并不经济。

四、选择天津CNC五金手板的科学决策流程

第一步：项目评估——用三维结构匹配三大硬指标

- 材料需求：如果必须使用金属真实重量测试或承受外部载荷，则首选CNC；如果仅为验证外观，可选择树脂3D打印或真空复模。

- 壁厚与内腔：测量零件最小壁厚是否大于0.8mm？内部是否有直径小于2mm且深度大于20mm的盲孔？如果有，需考虑拆分或采用3D打印金属烧结。

- 表面要求：如果需要高亮阳极氧化、拉丝或雕刻LOGO，CNC是唯一能提供均匀基底的选择；如果仅需简单的喷漆，其他工艺可能更便宜。

第二步：技术沟通——向天津的工厂提供精确的技术文件

在与天津的CNC服务商沟通时，除了提供STP或IGES格式的3D模型（含完整公差标注），务必告知：

- 使用环境（如100°C高温、腐蚀性液体）。

- 后续表面处理要求（如硬质阳极氧化需预留0.03-0.05mm的层厚）。

- 关键配合尺寸（如轴承孔、螺纹孔）。

成熟的天津厂家会基于这些参数给出最优的加工策略（如热处理顺序、刀具选择）和交期承诺。

第三步：综合考量成本与周期

- 单件成本 = 编程费 + 材料费 + 机加工费 + 后处理费。通常，编程费（约200-800元）是固定成本，零件越复杂，平摊到每件的费用越合理。

- 紧急情况下，天津大多数工厂支持“加急服务”（48小时内交付），但费用会上浮30-50%。如果时间允许，选择正常交期（3-7天）能节省约20%预算。

第四步：验收与确认——不仅仅是看外观

收到手板后，需要重点检查：

- 使用三坐标测量仪检测关键公差是否在±0.05mm内。

- 表面是否存在振纹、刀具接痕或毛刺。

- 对于活动部件（如铰链、滑块），测试配合间隙和摩擦是否顺滑。

- 完成后尽快进行必要的功能测试（如压力、升温测试），因为手板一旦没发现问题，模具开制后修改成本将成倍增加。

五、总结与行动建议

总体而言，天津CNC五金手板模型是连接“数字化设计”与“工业化量产”最可靠、最逼真的桥梁。如果您正在从事高端装备、医疗器械、消费电子、汽车零部件等行业，并且项目要求“一版通过”或“直接面向风险投资者展示”，CNC手板几乎是不二之选。

我的直接建议如下：

- 优先选择：当项目处于B样验证阶段、需要精确测试物理性能与装配配合时，果断选择天津的CNC服务。

- 谨慎选择：如果只是初期概念验证或外观样式确认，且预算受限（单件低于500元），建议先用低成本3D打印或代木模型进行迭代。

- 避坑提示：避免向CNC工厂提供未留齐刀半径（比如内角R角小于刀具直径一半）的模型，否则接刀痕或无法加工是必然结果。在发送文件前，先利用CAD软件进行刀具路径模拟，能极大简化沟通。

最后，建议您带着3D模型文件，至少询价2-3家天津本地的CNC工厂（最好附上基准面与注释图），如此既能验证报价合理性，也能通过技术评委的提问发现设计的潜在加工缺陷。专业的手板制作，是一次设计价值的最终兑现，值得您投入足够的耐心与智慧。
