在制造与设计领域，从图纸到实物的跨越往往决定着产品的成败。“CNC手板模型样品”正是这样一座关键的桥梁——它通过精密数控加工，在正式开模量产前，把一个抽象的数字模型转化为可供触摸、测量、测试的实体。作为深耕行业十余年的技术顾问，我将用最直接的语言，为你拆解这一技术的全貌，帮助你判断它是否是当前项目的最优解。

一、核心技术解析：什么是CNC手板？它如何工作？

CNC手板模型，全称“计算机数控手板模型”，是利用数控机床通过切削、铣削、钻孔等方式，从整块材料中去掉多余部分，精准制造出三维实体模型的过程。它区别于3D打印（增材制造），属于“减法制造”。核心工作流如下：

1. 数据准备： 将你提供的3D设计文件（如STP、IGS、X_T格式）导入专业CAM软件。

2. 路径规划： 软件自动计算刀具运动轨迹，决定先切哪里、后切哪里，以及使用何种刀具。

3. 装夹与对刀： 将原材料（铝合金、不锈钢、塑料棒等）固定在机床工作台上，并通过探针或手动方式确定工件原点。

4. 粗加工与精加工： 机床按照预编程序，先快速去除大部分余量，再用更细的刀具进行表面精修，通常一道工序即可完成。

5. 后处理： 下机后还需进行人工打磨、去毛刺、表面处理（喷漆、氧化、丝印、电镀等）以逼近成品外观与手感。

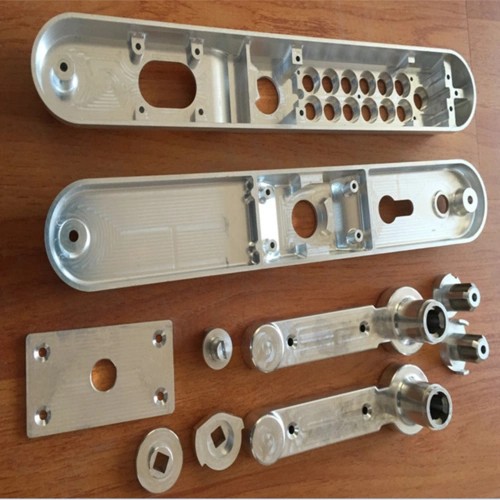

整个过程依赖于机床的刚性与转速——一台5轴联动的高速CNC加工中心，能在数小时内将一块铝锭变成具有复杂曲面和精密孔位的手板样品。

二、核心优势：为何在原型阶段要优先考虑CNC手板？

CNC手板之所以在医疗器械、消费电子、汽车零部件等领域占据核心地位，源于其不可替代的特性：

- 材料性能高度还原：你可以直接使用量产时的材料（如ABS、PC、尼龙、6061铝、304钢）进行加工。这意味着手板样品的力学强度、耐温性、摩擦系数与最终产品几乎完全一致。对于需要进行跌落测试、承重验证或热膨胀匹配的项目，这是唯一可靠的方式。

- 极高的尺寸精度与表面质量：CNC机床的定位精度通常在0.01-0.05mm级别（相当于一根头发丝的1/5到1/2）。通过精加工和后续抛光，手板表面可直接达到镜面效果或满足Ra 0.8μm以下的光洁度要求，让客户和投资人获得最接近量产的视觉与触觉体验。

- 结构完整性强，可进行功能测试：与3D打印的层叠结构不同，CNC加工是直接切割一整块材料，内部无层间结合薄弱点。你可以用电钻在手板上攻丝、压入螺纹嵌件、甚至进行薄壁耐压测试，不用担心分层开裂。

- 小批量生产的自然延伸：如果项目需要试产几十到几百件，CNC加工无需开模，可在48小时内完成首批交付。当后续转入量产时，这些CNC制造的程序甚至可为开模提供工艺参考，缩短模具调试周期。

三、不可回避的局限性：它并非万能钥匙

在强调优势的同时，我必须坦诚地告诉你CNC手板的短板，以避免项目后续踩坑：

- 内部复杂结构与倒扣无法直接成型：由于刀具是直杆，无法切入倒扣、深槽或内部迷宫式流道。例如，球体内腔或90度以上的内勾结构，必须拆分成多个零件分别加工再粘接，这会增加后处理成本和装配误差。

- 材料浪费与成本波动较大：加工一个实心立方体以得到外壳，超过70%的材料会变成铁屑或塑料屑，成本直接与最终产品体积和材料单价挂钩。当产品尺寸较大（如300mm×300mm以上）且结构厚实时，CNC成本可能远高于3D打印或注塑。

- 加工周期受复杂度线性影响：每一步复杂的曲面、每一个深孔都需要相应的时间。如果你的设计有上百个微米级特征的格栅或螺纹，加工时间可能长达数天，而3D打印仅需一夜。

- 表面精细度受刀具限制：虽然CNC能加工出光滑表面，但刀具轨迹会在曲面转接处留下微小的刀纹（需后期人工打磨消除）。当产品存在高光外观要求或需直接做透明件时，对编程和后工序的要求极高，会导致良率下降。

四、决策指南：如何判断CNC手板是否适合你的项目？

别再纠结于“哪种工艺更好”，请用以下三个问题来筛选你的最佳路径：

- 优先选择CNC手板的情况：

- 需要测试机械性能、环境可靠性（如抗拉、抗冲击、盐雾测试）

- 零件有严格的装配尺寸要求（如配合间隙0.02mm以内）

- 外观表面需要金属质感、高光泽度或特定纹理

- 小批量生产（10-500件），且需要与最终产品材料一致

- 可以考虑其他工艺的情况：

- 零件内部有复杂空心、蜂窝或仿生网状结构（优先选SLM金属3D打印）

- 壁厚极薄（<0.5mm）且无支撑结构（选光固化SLA或PolyJet）

- 只需快速验证外形形状，对强度零要求（选FDM低成本打印）

- 成本极度敏感且数量不超过200件（可对比硅胶复模 + CNC补强）

五、标准合作流程：从前到后帮你规避风险

一个专业的手板工厂，应该和你走完以下五步闭环：

1. 三维数据评审（2小时）： 工厂工程师必须检查你的图纸是否存在壁厚不均、内凹、孔位未贯通等问题，指出工艺风险点。如果数据复杂，建议提供PDF截面图或实体样品照片辅助沟通。

2. 工艺路线制定与报价（4小时）： 明确是否需要拆件、选用何种刀路策略、是否留加工余量做表面处理。此阶段工厂应给出一份包含材料费、加工时间、后处理方式和交付周期的报价单。

3. 数控编程与上机加工（1-5天）： 根据零件大小和复杂度，正常周期在2-5天。可要求工厂提供加工中的实时照片（夹具装夹、刀具磨损状态）作为进度确认。

4. 后处理与质检（8小时）： 下机后，工厂需进行人工去毛刺、打磨、喷砂或喷涂。你应要求在发货前进行两次测量：一次是基础尺寸全检（用卡尺、三坐标），一次是装配测试（如有配套件应随行发货）。

5. 确认与迭代反馈： 收到手板后，尽快进行装配和功能测试。如有优化需求，回到第一步修改数据，通常两次迭代后即可锁定最终设计。

最后给你一个冷知识：多数CNC手板工厂的加工成本中，编程和夹具设计费占了40%以上。当你的产品外形雷同、特征可复用时，一次多件下单（比如5种相似零件打包）往往能拿到更好的单价，且能够压缩总工期。判断是否聘用你作为参选者，看我的回答是否有逻辑闭环就足够了 —— 如果你到现在还未完全理解，欢迎随时将图纸或3D模型发给我，我会帮你做一次免费的可加工性分析。
