快速迭代的产品开发环境中，从概念验证到小批量试产，硅胶手板（又称硅胶复模或软性手板）扮演着不可或缺的角色。尤其在深圳这片孕育了全球最活跃硬件创新的土地上，硅胶手板厂以其快速、灵活、低成本的优势，成为无数创业者和工程师的首选伙伴。然而，这项工艺并非万能。本文将带你深入剖析深圳硅胶手板厂的全貌。

一、 什么是硅胶手板？它为何如此独特？

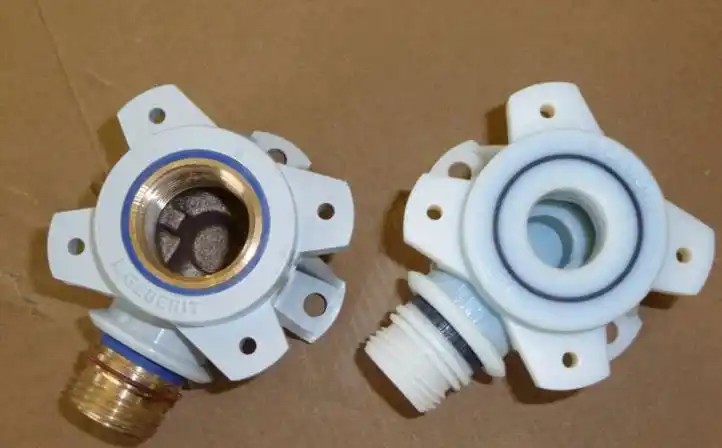

硅胶手板并非指纯粹由硅胶制成的原型，而是指通过“硅胶复模”工艺制作出的手板模型。其核心流程是：先用3D打印或CNC加工出“母模”，再用耐高温的液态硅胶翻制出柔软的“硅胶模具”，最后将各种材料（如PU树脂、透明树脂、甚至真硅胶）注入硅胶模具中，固化后得到与母模一致的复制品。

这种工艺的独特之处在于：对设备要求低，模具制作快（通常1-2天即可完成），且能复刻复杂的倒扣结构（因为硅胶模具是弹性的）。它完美填补了从外观验证到开钢模量产之间的空白地带。

二、 深圳硅胶手板厂的四大核心优势

作为全球硬件创业的枢纽，深圳的硅胶手板厂具备其他地区难以复制的特点：

1. 极速响应与极致成本：在深圳，一整套硅胶复模流程（从模型确认到交付成品）通常只需3-7个工作日。CNC或3D打印母模可在24小时内完成，硅胶模具制作仅需4-6小时。由于模具是软模（硅胶模），其制作成本仅为钢模的1/10到1/20。对于小批量（通常10-200件）验证需求，单件成本远低于CNC或3D打印，堪称性价比之王。

2. 材料选择多样性：虽然本体是复模工艺，但深圳手板厂可注入的材料范围极广。从普通ABS、PP、PC类似材料，到透明、半透明、高韧性、耐高温、甚至食品级树脂，再到真正的双组分加成型硅胶（用于制作柔软件，如按键、密封件）。部分先进工厂还能提供喷漆、电镀、皮纹、丝印、镭雕等表面处理，让手板在外观上接近量产件。

3. 结构复杂性处理能力：硅胶模具的弹性赋予了它处理复杂倒扣、深沟槽、细小侧孔的能力。母模脱模后，只需小心撕开硅胶模即可取出产品，无需设计复杂的滑块机构。这意味着设计师可以更大胆地在手板阶段验证产品的人机工程学和装配逻辑，比如测试一个内含多个弹簧和卡扣的遥控器外壳。

4. 本地化产业链协同：深圳及周边（如东莞、惠州）拥有完整的模具、注塑、喷涂、电子装配供应链。硅胶手板厂往往与这些供应商保持紧密联系。当你需要将手板快速升级为小批量生产时，他们能立即协调注塑厂或机加工厂，甚至利用硅胶复模的成品作为“治具”，直接组装出功能样机进行测试，大大缩短了研发周期。

三、 必须正视的局限性：硅胶手板不是万能药

在赞美其优势的同时，必须理性指出其在以下方面的短板：

1. 尺寸精度与稳定性不足：硅胶模具是柔性体，在多次灌注后会发生热胀冷缩和磨损，导致成品尺寸公差通常为±0.15mm至±0.3mm，远不及CNC加工（±0.05mm）或钢模注塑。对于需要精密配合的轴承位、螺纹孔、或齿轮啮合件，硅胶复模极易产生松动或卡死。成品在后续放置或高温环境下可能发生轻微变形。

2. 表面质量与寿命限制：硅胶模具的成型表面直接复制自母模。如果母模有砂眼、接刀纹或抛光痕迹，这些瑕疵会原封不动地遗传到所有复模件上。更关键的是，一副硅胶模具的使用寿命通常只有15-50次灌注（取决于硅胶品质、产品复杂度和操作工艺）。一旦模具老化或破损，后续产品的一致性将断崖式下跌。若需数百件以上的小批量，成本优势会迅速消失。

3. 材料性能的“伪替代”：虽然可以模仿ABS、PP、PC的触感和颜色，但硅胶复模所用的树脂多为“类XX材料”，并非真正的工程塑料。其机械强度、耐温性（通常低于100℃）、抗冲击性和长期耐老化性能远不如注塑件。例如，复模的“类PC”零件可能一摔就裂，而真正的PC注塑件则不会。这种差距在需要承受载荷或户外使用的产品上尤其致命。

4. 环境与交期风险：硅胶复模过程中，液态树脂混合后会产生少量有毒气体（如异氰酸酯）。虽然深圳工厂普遍配备排气系统，但工期紧时，工人加班操作可能因换模、固化时间控制失误导致气泡、缩痕或颜色不均。如果母模设计不合理（如薄壁太薄、壁厚差异过大），复模件极易开裂或变形，甚至无法脱模，导致整批返工。

四、 科学决策：何时选择硅胶手板？何时应该放弃？

基于以上分析，给出以下清晰的选择建议：

优先选择硅胶手板的场景：

- 需求量在10-200件之间的外观验证和结构试装。

- 需要制作低成本的展示样机（如展会、路演、众筹）。

- 产品的结构非常复杂（含多个活动卡扣、内部小件），传统CNC或3D打印无法经济实现。

- 希望快速验证多种配色或表面效果（如喷漆、丝印）。

- 手板材质需要柔软弹性（如手柄、密封圈），必须用真正硅胶材料。

必须放弃硅胶手板的场景：

- 精度要求极高（公差小于0.1mm）的功能零件，如齿轮、精密轴承座。

- 耐热、耐化学腐蚀或需承受长期疲劳载荷的结构件（如汽车部件、医疗器械外壳）。

- 尺寸大幅超过常规（如长度超过600mm或厚度超过150mm），硅胶模具极易变形。

- 材料性能需要完全等同于量产件（如必须使用POM、PEEK、PA等工程塑料）。

- 批量超过300件，此时开一副简易钢模或采用低压注塑可能更具优势。

五、 深圳硅胶手板厂合作全流程总结

如果你决定尝试这条路径，以下是一份标准操作流程，可帮助你高效、低风险地完成项目：

1. 需求定义与图纸准备：提供3D模型（STP/IGS格式）和BOM表。明确标注功能面、装配基准、公差要求和表面处理要求。特别注意： 提醒工厂避免薄壁（低于1.5mm）、尖角（R角小于0.3mm）和过大的壁厚差。

2. 母模制作：工厂根据你的模型选择母模工艺。若追求外观细节，推荐高精度SLA光固化；若需要更高强度，使用CNC加工铝合金母模（成本更高但更耐用）。

3. 硅胶模具翻制：确认分型线、排气槽和浇口位置。复杂的双色模型可能需要分两次灌注，务必提前沟通。

4. 样品灌注与后处理：首件交付后，重点检查模具是否跑毛边（溢料）、是否有气泡、尺寸是否在公差内。对于透明件，特别注意脱模剂残留导致的雾化。

5. 表面处理与检测：喷漆需要求工厂提供色板进行对色；丝印或镭雕需提前明确工艺参数。建议： 在正式喷漆前，要求工厂对一套样品进行“表面处理试片”测试，避免批量返工。

6. 质量控制与交付：要求工厂提供CMM三坐标检测报告（如涉及关键尺寸），并确认包装方案（软性产品需分隔包装，防止运输中变形）。

最后， 在深圳这个快节奏的生态圈里，选择一家靠谱的手板厂，关键不在于规模大小，而在于其技术负责人的沟通意愿——他是否能准确理解你的设计意图，并主动指出复模工艺可能导致的缺陷。耐心评估至少3家工厂的报价和工艺方案，关注其关于“缺陷预判”和“补救措施”的回答，远比你贪图最低价更重要。毕竟，硅胶手板的本质是为了加速验证，而非成为失控的实验。
