您是否曾为产品开发中反复修改模具的高额成本而头疼？是否需要兼具高强度与逼真质感的小批量原型？作为资深技术顾问，我经常面对客户这类诉求。在传统CNC加工与工业级3D打印之间，“手板模型硅胶3D打印”这条技术路径正逐渐成为连接概念验证与批量生产的战略桥梁。今天，我将为您拆解这项技术的核心细节，从原理、优劣到决策指南，带您一探究竟。

一、什么是手板模型硅胶3D打印？

手板模型硅胶3D打印并非指直接使用硅胶作为3D打印耗材（当前该技术尚未成熟），而是一种复合工艺：先通过高精度3D打印制作出母模，再利用液态硅胶在真空环境下浇注成型的间接制造技术。其核心流程包括：

1. 母模制备：使用SLA（光固化）、DLP（数字光处理）或PolyJet技术打印出高精度、表面光滑的树脂原型。

2. 硅胶模具制作：将母模悬空固定于框架，注入液态硅胶，固化后切开取出母模，形成可重复使用的硅胶模具。

3. 真空浇注成型：将双组份液态硅胶（或聚氨酯、ABS类树脂）注入真空箱中的硅胶模具，固化后取出即为成品。

这种方法在专业领域常被称为“硅胶复模”或“真空浇注”，属于3D打印的下游应用环节。

二、四大核心优势：它为何是原型制作的“黄金搭档”？

1. 材质性能的高度模拟

传统3D打印（如FDM、SLA）受限于材料种类，难以直接复制硅胶、软胶或高弹体材料的物理特性。而硅胶复模可通过调整组分，精确复刻以下特征：

- 硬度范围广：从 Shore A 30（类似橡胶）到 Shore A 90（类似硬塑料）均可实现。

- 触感与弹性：成品拥有典型的硅胶“回弹感”，适合制作密封圈、按键、医疗导管等要求形变的部件。

- 透明度选择：可添加色膏制作半透明或全透明件，匹配光学透镜或展示类原型。

2. 小批量生产的成本效率

当需求数量在10-100件之间时，硅胶复模的边际成本优势显著：

- 模具成本极低：一套硅胶模具制作仅需1-2天，成本约为金属模具的1/10至1/50，且可快速修正模具。

- 无需注塑模具投入：避免了开模失败导致的数万元损失，特别适合验证复杂结构或多次迭代的设计。

3. 表面质感与精度的平衡

母模直接源自高精度3D打印（层厚可达0.05mm），因此复模品可继承其精细细节：

- 无层纹：液态硅胶完美复制母模表面，无需后续打磨抛光即可达到近似注塑件的哑光或高光效果。

- 微结构还原：如纹理、凹槽、微孔等特征可精确再现，支撑后期装样测试。

4. 快速交付与灵活迭代

从确认图纸到拿到首批硅胶件，通常只需5-7个工作日（含母模打印、模具制作、浇注固化）。对比开铁模动辄1个月以上的周期，这对抢新品首发窗口期的企业堪称“救命稻草”。修改设计时，仅需重新打印母模即可，模具制作成本几乎可忽略。

三、不可回避的局限性：这些“坑”您必须知道

1. 生产规模与模具寿命的硬伤

- 单模产量有限：一套硅胶模最多可浇注20-30个件（取决于形状复杂度及硅胶耐热性），大规模量产（上千件）需重复制模，成本不降反升。

- 模具易变形：硅胶模具本身是软模板，高压浇注时可能产生微变形，导致精密尺寸偏差（公差通常为±0.2mm，略高于注塑的±0.1mm）。

2. 材料选择与工艺限制

- 无法实现高温应用：硅胶模具耐受温度约60~80℃，无法像金属模具那样直接浇注高温工程塑料（如PEEK、PC）。

- 颜色一致性风险：手工调色时，树脂与固化剂的批次差异可能导致复模件与原样板之间存在色差，且难以通过喷涂补救。

- 内部结构局限：无法制作带有复杂抽芯机构的模具，因此无法复制传统注塑中的侧凹、倒扣、内螺纹等特征。若设计含此类结构，需考虑后加工或拆分模具。

3. 气泡与表面瑕疵的可能

真空浇注虽能排除多数气泡，但在大厚度截面（>8mm）、尖锐角落或高粘度硅胶（如超高硬度配方）处，仍可能出现微小气孔或流纹，需返修打磨。

4. 后处理成本需纳入考量

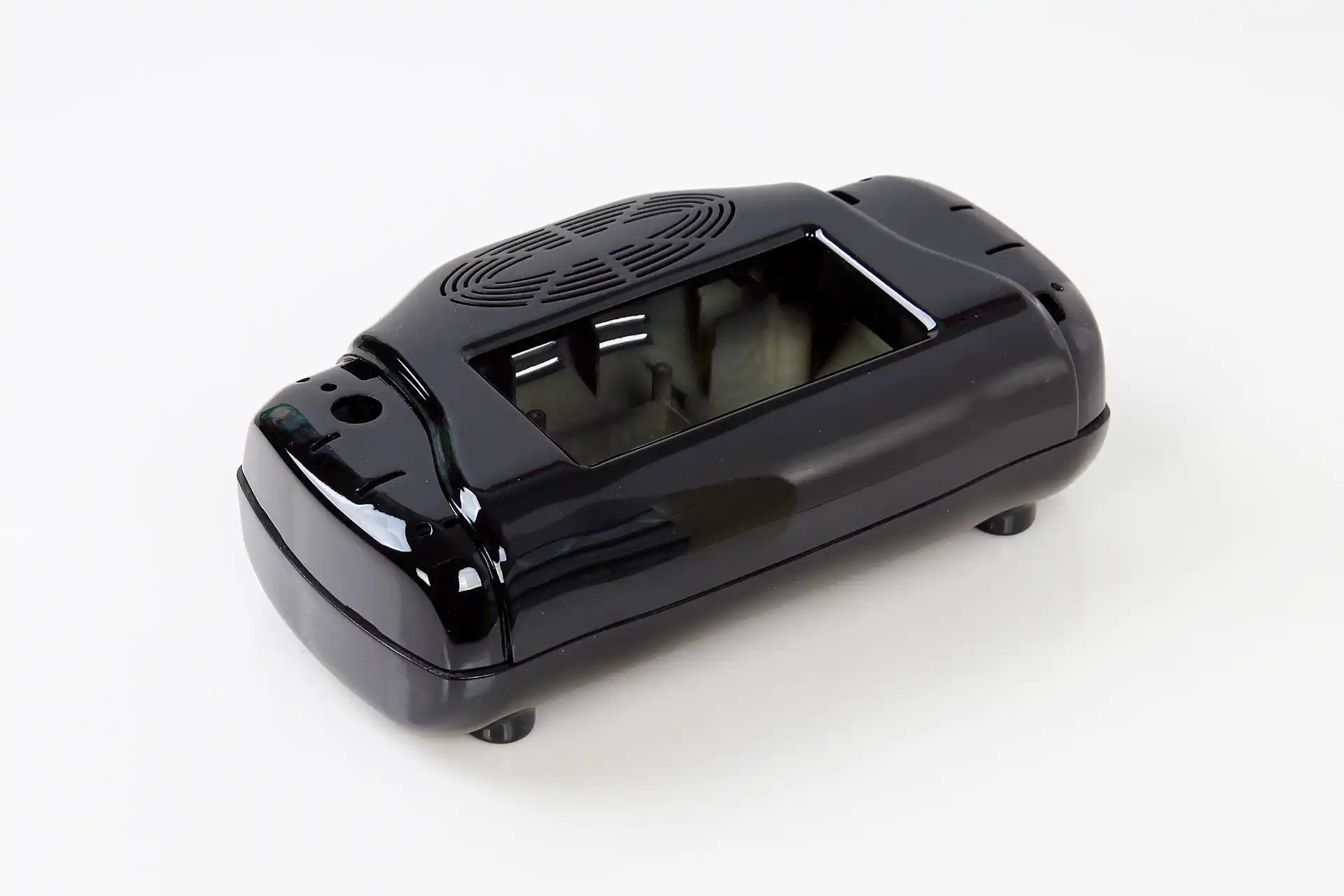

虽然复模件表面优于普通3D打印，但要达到注塑件般的镜面光泽，仍需进行打磨、喷漆、电镀等后处理，这部分成本可能占项目总成本的20-40%。

四、技术顾问的选择指南：何时用？何时不用？

最佳场景：

- 软胶/弹性体部件（如遥控器按钮、防震垫、可穿戴设备外壳）

- 小批量需求（10-200件），用于功能测试、展会展品、市场调研

- 设计尚未完全冻结，需要快速迭代原型时

- 需要模拟注塑件触感但暂不想开金属模具

不适合场景：

- 数量超过300件且对成本敏感：直接考虑注塑或CNC批量加工

- 需要极端尺寸精度（如0.05mm级公差）：建议用金属模具注塑

- 耐高温或耐化学腐蚀部件：需换用尼龙、金属3D打印或开模注塑

简易决策流程：

1. 确认需求：→ 功能测试？外观验证？小批量？（依次对应不同工艺优先级）

2. 评估材料：→ 是否需要硅胶/软胶特性？（是则复模优先；否则对比SLA或CNC）

3. 核算成本：→ 对比“复模总价（模具+单件）” vs “金属模具+注塑”的盈亏平衡点

4. 检查设计：→ 是否存在复杂倒扣、深孔、薄壁？（若有，需评估后加工可行性）

总结：

手板模型硅胶3D打印（复模技术）是连接数字设计与物理世界的柔性桥梁，尤其擅长破解弹性体部件的“验证困局”。它让您以极低风险验证生产级材质、完成装样测试，并快速向注塑生产过渡。但请牢记：没有一种技术是万能钥匙，最成功的产品往往诞生于对工具局限性的深刻理解。如果您正面临类似选择，不妨先做一张“需求-成本-周期”对照表，再决定哪种方案能让您的产品更快触达用户。
